Кабельный Завод «ЭКСПЕРТ-КАБЕЛЬ» для самых требовательных заказчиков разработал линейку кабельно -проводниковой продукции под торговой маркой EXPERt class®.
Кабель EXPERt class® превосходит импортные и отечественные аналоги по характеристикам пожарной безопасности и эксплуатационной надежности.
Официальный дилер завода ООО «Спецгеострой» предлагает Вам приобрести кабель из наличия с самыми выгодными условиями.
Оставьте свои контактные данные и требования по вашему проекту и наши менеджеры составят для вас коммерческое предложение.
Технические характеристики
Маркообразование
Кабели силовые на напряжение 0,66 кВ, 1 кВ, 3 кВ ГОСТ 319962
Кабель марки EXPERt class® может быть выполнен с различными конструктивными особенностями.
Все конструктивные элементы отображены в маркировке.
ПРИМЕР

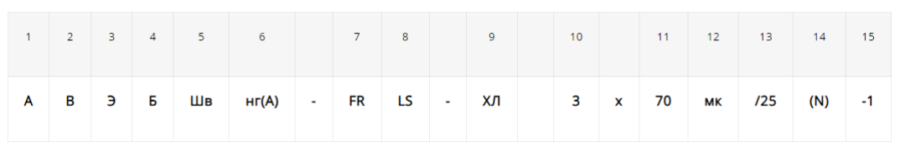

EXPERt class® ВВГнг(А)-LS 3х2,5 ок (N, PE) – 0,66
- ТОКОПРОВОДЯЩАЯ ЖИЛА:
А – алюминиевая 1 или 2 класс.
Без индекса – медная. - ИЗОЛЯЦИЯ:
В – поливинилхлоридный пластикат.
Пв – сшитый полиэтилен.
П – полимерная композиция не
содержащая галогенов. - ЭКРАН:
Без обозначения – для кабелей на напряжение 3 кВ. Э – из медной фольги, ленты или медных проволок. - БРОНЯ:
Б – стальные оцинкованные ленты
Ба – алюминиевые ленты
К – броня из стальных оцинкованных проволок
- ОБОЛОЧКА:
В – поливинилхлоридный пластикат.
П – полимерная композиция, не содержащая галогенов.
Шв* – поливинилхлоридный пластикат.
Шп* – полиэтилен. - ПОКАЗАТЕЛЬ ПОЖАРНОЙ ОПАСНОСТИ:
нг(А) – не распространяет горение при групповой прокладке. - ОГНЕСТОЙКОСТЬ:
FR – кабели огнестойкие - ИСПОЛНЕНИЕ В ЧАСТИ ПОЖАРНОЙ ОПАСНОСТИ:
LSLT – с пониженным дымо- и газовыделением с низкой токсичностью продуктов горения.
LS – с пониженным дымо- и газовыделением.
HF – не содержащий.
- ХОЛОДОСТОЙКОСТЬ
- КОЛИЧЕСТВО ЖИЛ
- СЕЧЕНИЕ ЖИЛ
- ТИП ТОКОПРОВОДЯЩЕЙ ЖИЛЫ:
ок – однопроволочная круглая.
мк – многопроволочная круглая.
мс – многопроволочная секторная. - СЕЧЕНИЕ ЭКРАНА
из медной проволоки и медной ленты, медная лента входит в сечение экрана. - ЦВЕТОВАЯ МАРКИРОВКА ЖИЛ
N – нулевая жила синего цвета
PE – жила заземления зелёно-жёлтого цвета - НАПРЯЖЕНИЕ: 0,66 кВ; 1 кВ; 3 кВ
Маркообразование

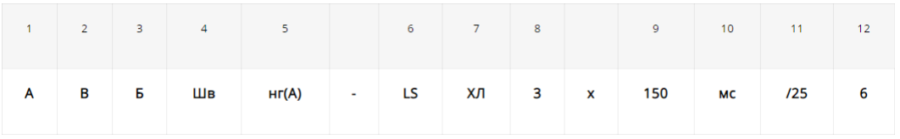

Кабели силовые на напряжение до 10 кВ ГОСТ 55025
- ТОКОПРОВОДЯЩАЯ ЖИЛА:
1 или 2 класс гибкости по ГОСТ 22483; А — алюминиевая.
без индекса – медная. - ИЗОЛЯЦИЯ:
В — поливинилхлоридный пластикат,
Пв – сшитый полиэтилен,
Рв – этиленпропиленовая резина. - БРОНЯ:
Б – стальная оцинкованная лента;
К — стальная оцинкованная проволока; Ба – алюминиевая лента;
Ка – алюминиевые проволоки.
- ОБОЛОЧКА:
В — поливинилхлоридный пластикат;
П — полимерная композиция не содержащая галогенов;
Шв* — защитный шланг из поливинилхлоридного пластиката,
Шп* — защитный шланг из полиэтилена - ПОКАЗАТЕЛЬ ПОЖАРНОЙ ОПАСНОСТИ:
нг(А) — не распространяет горение при групповой прокладке - ИСПОЛНЕНИЕ В ЧАСТИ ПОЖАРНОЙ ОПАСНОСТИ:
LS — с пониженным дымо- и газовыделением; LSLTх — с пониженным дымо- и газовыделением с низкой токсичностью продуктов горения;
НF — не содержащий галогенов
- ХОЛОДОСТОЙКОСТЬ
- КОЛИЧЕСТВО ЖИЛ
- СЕЧЕНИЕ ЖИЛ
- ТИП ТОКОПРОВОДЯЩЕЙ ЖИЛЫ: мк – многопроволочная круглая
мс – многопроволочная секторная - СЕЧЕНИЕ ПРОВОЛОЧНОГО ЭКРАНА
- НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
Мы можем помочь Вам подобрать нужный кабель под ваши потребности:
Область применения
Для передачи и распределения электроэнергии в стационарных и нестационарных электротехни-ческих сетях и установках на номинальное переменное напряжение 0,66/1/3/6/10кВ номинальной частотой 50 Гц.
Используется на объектах строительства:
- Жилые комплексы и частное домостроение;
- Здания административного, муниципального и социального назначения;
- Торгово-развлекательные комплексы и магазины;
- Промышленно-производственные предприятия, предприятия энергетики, нефтегазовой и нефтехимической отрасли и др.
В зависимости от исполнения
Подходит для прокладки линий в электроустановках как закрытого, так и
открытого типа, на трассах сложной конфигурации.
Возможно применение во взрывоопасных зонах, пожароопасных помещениях, наклонных трассах, в грунте, в воде, в районах подверженных смещению почв, а так же при воздействие атмосферных осадков и ультрафиолетового излучения.
Уникальные свойства кабеля марки EXPERt class®
*Особенно важно в части пожарной безопасности!
Кабель EXPERt class® с маркировкой:
нг(А) — не распространяет горение при групповой прокладке;
FR — огнестойкий;
LS — с низким дымо- и газовыделением;
HF — не содержат галогенов;
LTх — низкие показатели токсичности продуктов горения.
Так, кабели с маркировкой «нг(А) — FR» применяются для систем пожарной безопасности: сигнализация, насосы пожаротушения, аварийное освещение, эвакуационные лифты и тд.
Кабели с маркой «нг(А) — LSLTх» обладают пониженным дымо- и газовыделением с низкой токсичностью продуктов горения и применяются для обеспечения безопасности при пожаре самых незащищенных категорий населения — детей, инвалидов и пожилых людей.
